ドラム磁気選別機とローラー磁気選別機の設計と性能の比較

磁気選別機を選択する場合、機械のタイプによってプロセス全体のパフォーマンスが変わる可能性があります。ドラム磁気選別機とローラー磁気選別機は同様の目的でよく使用されますが、同じように機能するわけではありません。その違いは、物質の動き方や粒子の分離の仕方に現れます。大量の材料を扱う場合は、ドラム分離器を使用すると流れをより簡単に処理できる場合があります。より微細な粒子またはより高い純度を重視する場合は、ローラー分離機を使用するとより適切な制御が可能になる場合があります。課題は、各マシンの機能を理解することではなく、どれが実際に作業条件に適合するかを知ることです。このガイドでは、それらの設計の違い、パフォーマンス、プロセスに適したオプションの選択方法について説明します。以下の内容を読み続けてください。

ドラム磁気選別機とは何ですか?

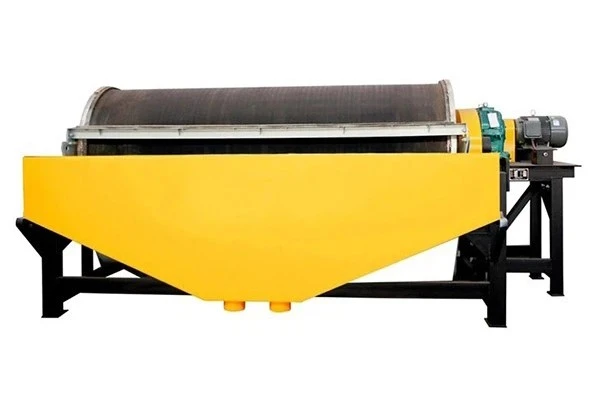

ドラム型磁気選別機大量処理において鉄（磁性）材料を非鉄（非磁性）材料から自動的に分離するために使用される工業用装置です。{0}{1}これは、採掘、リサイクル、骨材の取り扱いなど、大量の物質が継続的に移動する作業でよく見られます。

ドラム磁選機

今すぐ問い合わせを送信

ドラム磁選機

今すぐ問い合わせを送信

ドラム磁選機

今すぐ問い合わせを送信

ドラム磁選機

今すぐ問い合わせを送信

通常、内部に固定磁石を備えた回転するステンレス鋼のドラムで構成されます。材料がドラム上に流れると、磁性粒子が表面に引き寄せられ、ドラムの回転に伴って運ばれますが、非磁性材料は脱落します。-。捕捉された金属は、その後、別の排出ポイントで放出されます。

ローラー磁気選別機とは何ですか?

ローラー式磁気選別機-粒状または粉末材料から鉄不純物を除去するために使用される高強度乾式分離装置です。より高純度でより正確な分離が必要なプロセスでよく見られます。通常、回転する磁気ロー​​ラーを使用します。多くの場合、強力な磁場を生成するために希土類磁石が組み込まれています。{3}材料はローラー表面全体に薄い層で供給され、粒子と磁場の間の接触が向上します。磁性粒子は引き付けられて分離されますが、非磁性材料は別の経路に沿って進み続けます。-

このタイプのシステムには、誘導ロール磁気セパレータや磁気ヘッド ローラーなどの設計が含まれており、鉱業、食品加工、リサイクル、化学などの業界で一般的に使用されています。{0}

永磁プーリー

今すぐ問い合わせを送信

マグネットローラー

今すぐ問い合わせを送信

ドラムセパレーターとローラーセパレーターの設計の違い

簡単に言うと、ドラム分離器は安定した流れで大量の処理を行うように設計されているのに対し、ローラー分離器は材料制御が重要な場合に、より正確に分離するように設計されています。

動作原理の比較

ドラム式磁気選別機とローラー式磁気選別機はどちらも磁力を使用して金属粒子を除去しますが、材料の動きに応じて異なる方法で除去します。

ドラム磁気選別機はバルクフローで動作します。材料は回転ドラム上に供給され、ドラムが回転すると磁性粒子が表面に引き寄せられます。これらの粒子はドラムが回転している間付着したままになり、別の排出ポイントに運ばれます。非磁性材料はプロセスの初期段階で脱落します。-

ローラー磁気選別機は動作が異なります。材料は制御された薄い層として高強度磁気ローラー上に供給されます。-層が薄いため、粒子は磁場とより直接的に接触します。磁性粒子はローラーに向かって引き寄せられますが、非磁性粒子は別の経路に沿って進みます。-

簡単に言うと:

ドラム→バルク分離、高スループット

ローラー → 薄層分離、高精度

違いは、流れの制御と、材料が磁場とどの程度接触するかによって決まります。

ドラム磁気選別機とローラー磁気選別機: 性能の比較

実際には、量と安定性が最も重要な場合にはドラム分離機が好まれますが、精度とより高い純度が必要な場合にはローラー分離機が選択されます。

ドラム式磁気選別機の利点と限界

ドラム磁気選別機は、安定した大規模なマテリアルハンドリング向けに構築されています。-これらは多くの産業環境でうまく機能しますが、あらゆる状況に適しているわけではありません。

利点

主な強みの 1 つは、高いスループットです。頻繁に中断することなく、大量の材料を連続的に処理できます。

デザインもシンプルで安定感があります。可動部品が少なく、ドラム内の固定磁気システムにより、動作が予測可能になり、管理が容易になります。

メンテナンスは比較的簡単です。ほとんどの場合、必要なのは次のことだけです。

ドラムの表面を確認してください。

時間の経過とともに摩耗を監視します。

ドラム分離器は、バルク材料の流れから大きな鉄粒子を除去するのにも効果的です。

制限事項

分離精度には限界があります。材料は大量に移動するため、小さい粒子や磁性の弱い粒子は効果的に捕捉されない可能性があります。

磁場は高強度システムほど強くありません。{0}}より高い純度が必要な場合、これは性能に影響を与える可能性があります。

磁性表面との材料接触もあまり制御されません。これは、分離が正確な粒子相互作用よりも流れ条件に大きく依存することを意味します。

つまり、ドラム分離機は容積に関しては信頼性がありますが、微細な分離が必要な場合にはあまり適していません。

ローラー磁気選別機の利点と限界

ローラー磁気セパレーターは、より制御された正確な分離を行うように設計されています。これらは、量よりも材料の品質が重要な場合によく使用されます。

利点

主な利点の 1 つは、高い分離精度です。材料は薄い層で供給されるため、粒子は磁場とよりよく接触します。これにより、キャプチャ効率が向上します。

磁力も強くなっています。多くのシステムでは希土類磁石が使用されており、他のシステムでは見逃してしまう可能性のある微細な粒子や弱い磁性粒子を除去するのに役立ちます。-

この設定により、より高い製品純度を達成できます。

ローラーセパレーターは、以下の作業を行う場合に特に役立ちます。

細かい粉末。

粒子サイズが小さい。

よりクリーンな出力を必要とするマテリアル。

制限事項

ドラムシステムに比べてスループットが低くなります。材料を薄い層に広げる必要があるため、大量の処理にはさらに時間がかかる可能性があります。

このシステムは給餌条件にもより敏感です。材料が均一に分散されていない場合、分離性能が低下する可能性があります。

メンテナンスとセットアップはより困難になる場合があります。次のことを確認する必要があります。

安定した給餌。

正しい位置合わせ。

一貫した運用。

簡単に言うと、ローラーセパレーターは精度が高くなりますが、操作中により高度な制御が必要になります。

ドラム磁気選別機を選択する必要があるのはどのような場合ですか?

プロセスが安定した流れで大量の材料を処理することに重点を置く場合、ドラム磁気分離器は実用的な選択肢です。生産を遅らせることなく一般的な鉄汚染を除去することが目標の場合、このタイプのシステムが適しています。

これは、細かい精度よりもスループットが重要な状況で最も効果的です。

アプリケーションに以下が含まれる場合は、ドラム セパレーターを検討する必要があります。

バルクマテリアルハンドリング。

連続生産ライン。

粗い粒子サイズから中程度の粒子サイズ。

このような状況では、システムは材料の供給方法を厳密に制御する必要がなく、スムーズに動作できます。

プロセスに極めて高い純度が必要ない場合にも、これは良い選択肢です。たとえば、多くの場合、さらなる処理の前に大きな金属片を除去するだけで十分です。

もう一つ考慮すべき点は安定性です。ドラム分離機は材料の流れの変化の影響を受けにくいため、過酷な環境での管理が容易になります。-

ローラー磁気セパレーターがより良い選択となるのはどのような場合ですか?

プロセスで高スループットではなく、より高い分離精度が必要な場合には、ローラー磁気セパレーターがより良い選択肢となります。微細な粒子または弱い磁性粒子を除去することが目的の場合、このタイプのシステムを使用すると、より詳細な制御が可能になります。処理速度よりも素材の品質が重要な場合に最も効果的です。

次のような用途に使用する場合は、ローラー セパレーターを検討する必要があります。

細かい粉末または小さな粒子サイズ。

より高い純度が要求される材料。

弱磁性粒子の分離。

材料は薄い層で供給されるため、各粒子は磁場とより多く接触します。これにより、より小さな汚染物質や反応性の低い汚染物質を捕捉しやすくなります。

大きな金属片を除去するだけでなく、最終製品の品質を向上させる必要がある場合にも役立ちます。

ただし、システムにはより安定した供給条件が必要です。プロセスが制御された流れと一貫した投入量を維持できる場合、ローラー磁気選別機はより正確な結果を提供できます。

選択チェックリスト: ドラム分離機とローラー分離機

結論

ドラム磁気選別機とローラー磁気選別機のどちらを選択するかは、プロセスに実際に必要なものによって決まります。大量の輸送を行っており、安定した連続システムが必要な場合は、通常、ドラム分離機の方が適しています。微細な粒子や弱い磁性粒子を除去し、製品の純度を向上させることに重点を置く場合は、多くの場合、ローラー分離機の方が適切なオプションです。違いはデザインだけではありません。

それは日々の運用に現れます。材料のサイズ、流量制御、必要な純度などの要因はすべて、各システムのパフォーマンスに影響します。不一致があると、効率が低下したり、不必要に複雑になったりする可能性があります。

で素晴らしいマグテック、ドラムとローラーの両方の磁気選別機がさまざまな作業条件に利用できます。プロセスに特定の材料、スペース制限、またはパフォーマンス目標が含まれる場合は、それらの詳細に基づいて設計されたセットアップを検討すると役立つ場合があります。プロセスに適合するソリューションは、よりスムーズに実行され、時間が経っても一貫性を保つ傾向があります。
