磁気分離は主に鉱物処理の分野で使用される多用途技術であり、過去数十年で飛躍的に成長しました。 簡単に言えば、このプロセスは鉱物の磁気特性の違いを利用して分離を行います。 鉱物はさまざまな成分で構成されているため、一部の鉱物は他の成分より多かれ少なかれ磁性を持ち、磁場にさらされると分離が可能になります。 この記事では、鉱物処理における磁気分離の複雑さを深く掘り下げます。
磁気の基礎
プロセス自体に入る前に、磁気の基本を理解することが重要です。 すべての鉱物には特有の磁気特性があり、次の 3 つのカテゴリに分類されます。
強磁性鉱物:これらは天然の強力な磁石です。 例としては、磁鉄鉱や磁硫鉄鉱などがあります。
常磁性ミネラル:これらの鉱物は磁性が弱いため、分離するには外部磁場が必要です。 例としては、イルメナイトやガーネットが挙げられます。
反磁性鉱物:これらは磁場を反発します。 例としては、石英や長石などがあります。
鉱物が磁化される能力は、その磁化率と呼ばれます。 磁化率が高いということは、磁場への吸引力が強いことを意味します。
磁気分離プロセス
• 準備段階
分離プロセスの前に、鉱石は細かく砕かれて鉱物が遊離されます。 このステップにより、分離器が個々の粒子に作用できるようになり、分離プロセスの効率が向上します。
• セパレーターの送り
粉砕された鉱石はベルトコンベアに乗せられ、磁気選別機に向かって運ばれます。 供給の一貫性と速度は、磁気分離プロセスの効率を確保する上で重要な役割を果たします。
• 分離ステージ
鉱石粒子が磁場を通過すると、磁化率の高い鉱石粒子が磁石の表面に引き寄せられます。 非磁性または磁性の弱い粒子は移動を続け、別々に収集されます。 セパレータの種類によっては、磁性粒子が磁石に保持されたり、別の方向に偏向されたりする場合があります。
• 収集ステージ
分離されると、磁性鉱物と非磁性鉱物は異なるビンまたはシュートに収集されます。 その後、さらに加工したり、出荷の準備をしたりできます。
磁選機の種類
鉱物処理においては、磁気分離は鉱物を分離する独特の方法として際立っています。 磁気分離器の種類を詳しく調べると、それらが万能のデバイスではないことが明らかになります。 デザインと機能は、特定の鉱物の種類とその磁気特性に対応しています。
• 低強度磁気分離器 (LIMS)
低強度磁気分離器は、主に磁鉄鉱などの強磁性鉱物の抽出に使用されます。 これらの鉱物は強力な磁力を持っているため、分離するために強力な磁場を必要としません。
LIMSの種類
乾式セパレーター:これらは、供給材料が乾燥しているときに機能し、自由に流れることができます。 これらは主に粗い分離に使用され、水分含有量が低い環境で使用されます。
ウェットセパレーター:逆に、湿式セパレーターは、原料の水分含有量が高い場合や、スラリー状で処理する必要がある場合に効果的です。 湿式 LIMS は、混入した非磁性粒子を洗い流すため、よりクリーンな濃縮物を提供する傾向があります。
• 高強度磁気分離器 (HIMS)
これらの分離器は、分離する鉱物の磁気特性が弱い場合に機能します。 LIMS よりも強力な磁場を生成することで、気づかれない鉱物を引き付けて分離することができます。
主な特長
磁場の強さ:HIMS は LIMS よりも大幅に強い磁場を生成するため、弱い磁気特性を持つ鉱物の抽出に適しています。
アプリケーション: 一般的な用途には、非磁性シリカ不純物からのヘマタイトの分離や希土類元素の抽出が含まれます。
• 高勾配磁気分離装置 (HGMS)
HGMS は HIMS のより高度なバージョンであり、特に非常に微細な弱磁性鉱物を捕捉するように設計されています。
機能性
HGMS のユニークな点は、多くの場合スチール ウールやエキスパンド メタル メッシュの形をした磁性マトリックスの利用です。 このマトリックスは動作中に磁化され、微細な磁性粒子を捕捉できる強力な磁気勾配の領域が生成されます。
マトリックスによって生成される強化された磁場勾配により、非常に弱い磁気特性を持つ鉱物であっても効果的に分離できます。
磁気分離に影響を与える要因
磁気分離は一見簡単そうに見えますが、その効率に影響を与える可能性のあるさまざまな要因の影響を受けます。 これらを理解すると、操作が最適化され、より良い結果が得られます。
• 粒子サイズ
飼料中の粒子のサイズは重要な役割を果たします。 小さな粒子はブラウン運動と呼ばれるランダムな運動の影響を受けやすく、磁場との相互作用が減少する可能性があります。 さらに、粒子が小さくなると磁場にさらされる表面積が減少するため、分離効率が低下します。
• 磁化率
この特性は、鉱物が磁場に対してどの程度反応するかを示します。 磁化率の高い鉱物は、磁化率の低い鉱物よりも分離しやすいです。
• 磁石の強さ
分離器の磁石の強さによって、粒子を抽出する能力が決まります。 強力な磁石は弱い磁気特性を持つ鉱物を引き込むことができますが、より多くの電力を消費するため、運用コストが高くなります。
• 送り速度
セパレーターへの供給が速すぎると、効率が低下する可能性があります。 過負荷になると、粒子が磁場と相互作用するのに十分な時間が得られず、分離が不完全になる可能性があります。
• ミネラルの解放
効果的に分離するには、目的の鉱物を周囲の鉱石マトリックスから十分に遊離させる必要があります。 鉱物がより大きな非磁性粒子の中に埋め込まれたままであると、磁気分離の効率が損なわれます。
鉱物加工における応用
• 鉄鉱石の選鉱
磁気分離の最も一般的な用途の 1 つは、鉄鉱石の選鉱です。 マグネタイトは本質的に磁性を持っているため、LIMS を使用すると周囲の不純物から簡単に分離できます。
• レアアース元素の濃度
希土類元素は磁性が弱いものの、さまざまな技術に不可欠です。 これらの元素の抽出と濃縮には、高強度および高勾配の磁気分離装置が使用されることがよくあります。
• 重いミネラルサンドの処理
黒い砂浜のような鉱物砂、イルメナイトやガーネットなどの鉱物が興味深いです。 磁気分離は、これらの鉱物を磁性の低い、または非磁性の対応物から抽出するのに役立ちます。
磁気分離の背後にある機器
磁気分離では、さまざまなタスクに合わせて細心の注意を払って設計された特定のツールがプロセスのバックボーンを形成します。 これらの機器は、熱心なエンジニアリングと磁気原理の深い理解から生まれ、鉱物処理作業が効率的かつ効果的に実行されることを保証します。 これらの重要なツールについて少し理解してみましょう。
吊り下げプレートマグネット
これらの平らな磁石はコンベア ベルトの上に配置され、材料の流れから鉄粒子を効果的に引き出します。静止した吊り下げられた位置により、搬送される材料上に一貫した磁気カバーが確保されます。

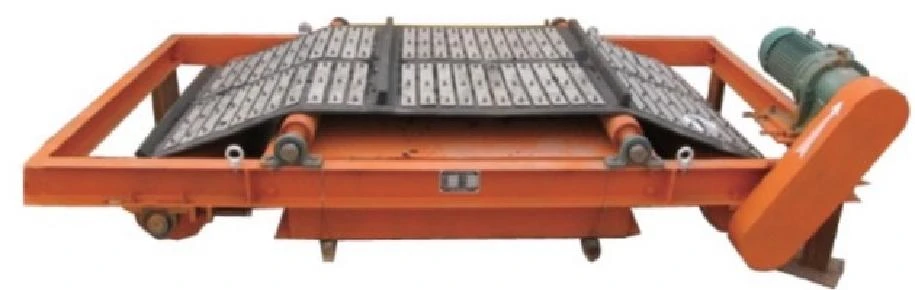

クロスベルトセパレーター
オーバーバンド磁石とも呼ばれ、コンベア ベルトに対して垂直に配置されます。 鉄系材料を抽出し、主要なコンベアの流れから排出します。 この位置により継続的な洗浄が可能となり、鉄系汚染物質を大量に含む作業に特に役立ちます。
磁気ヘッドプーリー
これらはコンベヤーのヘッドエンドに取り付けられたプーリーで、搬送される材料から鉄系汚染物質を引き出すために磁化されています。 コンベアに統合されているため、スペースを節約できるだけでなく、コンベア ベルトの駆動も補助するため、効率が 2 倍になります。
磁性板セパレーター
これらの薄くて平らな磁石は、鉄系汚染物質を抽出するためにシュートまたはコンベア ベルトの下に配置されます。 スリムな形状なので、狭いスペースや薄型の磁気ツールが必要な場所に最適です。
マグネットコンベヤ
通常のコンベアに加え、磁石を搭載し、鉄系材料を垂直または逆さまでも搬送できます。 複雑なルートや方向であっても磁性材料を柔軟に輸送できます。
ドラムセパレーター
ドラム型の磁石を回転させると、材料の流れから鉄系汚染物質が引き出され、洗浄されるまで保持されます。 それらの回転により、継続的な自己洗浄動作が保証され、大量のプロセスに最適です。
リフティングマグネット
これらは、大きな鉄材料を持ち上げて移動するように設計されており、スクラップヤードや鉄鋼処理装置でよく見られます。 これらは、物理的な取り扱いを必要とせずに、かさばる鉄材料を迅速かつ効率的に処理する方法を提供します。
磁気掃除機
ほうきによく似ていますが、鉄系材料の場合、これらのツールは床から鉄系の破片を掃き集めて集めます。 特に金属の破片が危険を引き起こす可能性がある作業場などの環境において、清潔で安全な環境を確保します。
輸送プロセスに分離を統合することで、鉱石の抽出から精製鉱物までの経路がより短く、よりスムーズに、より効率的になることを保証します。 それらは鉱物処理の巨大な機械のさらに別の歯車であり、それぞれが自然の恵みを精製して利用可能な資源に変えます。
