総記

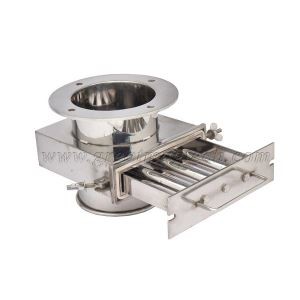

マグネティックドロー、ハウジングの格子磁石は、自由に流れる材料から鉄の破片や罰金を効果的に除去します。それらはさまざまな乾燥処理の適用の鉄金属の分離のために設計されている。住宅は magnetic-drawer (4) 304または316Lを構築ステンレススチール。Widステンレス鋼は、要求に応じて提供することができます。内部の強い磁気格子は流れをフィルターし、不要な鉄金属を抽出する。食品業界や化学工業で広く使用されています。ハウジング内では、1層、2層、またはフレーム内の高強度磁気格子の層を使用できます。クリーニングを開始するために、オペレータはハウジングの前部に2つのハンドルを引っ張り、プロダクトフローから磁気引き出しを取り外します。引き出しが引き出されると、チューブから蓄積された金属を廃棄用のキャッチボックスに一掃することができます。

ハウジングの容易できれいな版の格子の磁石は集められたトランプの金属の頻繁かつ速い取り外しを促進するためにクリーニングプロセスを簡単にするように設計されている。磁石の洗浄は、格子のチューブケーシングを取り外し、各磁石アセンブリをスライドさせることで簡単に行えます。

磁気引き出しオプションの機能

1.フレームとハウジング材料:SS304、SS316、SS316L;
2.表面仕上げ:細かい研磨、鈍いポリッシュやサンドブラスト。
3.磁力グレード:3000Gs、8000Gs、10000Gs、12000Gs。
4.作業温度グレード<>
5.取付けのタイプ:円形または正方形、フランジまたはクイックリリースクランプ。
利用可能な様々なデザイン:簡単なクリーンタイプ、1層、多層。
7.顧客の設計、仕様を満たすことができます。

円形フィッティング

円形フィッティング - 単一行バージョン/円形フィッティング - 二重行バージョン

パート No.	ある	B	C	H
MD-C-S-100	100	160	175	200
MD-C-S-150	150	210	225	200
MD-C-S-200	200	260	275	200
MD-C-S-250	250	310	325	220
MD-C-S-300	300	360	375	220
MD-C-S-350	350	410	425	250
MD-C-S-400	400	460	475	250

mm のすべての寸法。その他の寸法は、リクエストに応じて提供することができます。

スクエアフィッティング

スクエアフィッティング —単一行バージョン/二重行バージョン

パート No.	A=B	C=D	H
MD-S-S-100	100	180	200
MD-S-S-150	150	230	200
MD-S-S-200	200	280	200
MD-S-S-250	250	330	220
MD-S-S-300	300	380	220
MD-S-S-350	350	430	220
MD-S-S-400	400	480	220

mm のすべての寸法。その他のディメンションは、要求に応じて提供することができます

プラスチック加工用引出しマグネット

引き出し磁石は射出成形機、ブロー成形機、および押出機に貴重な保護を提供します。それらは主に、トランプ金属の損傷を防ぐために進行するプラスチックで使用される。これらの引出しの磁石はあらゆるタイプのプラスチック樹脂処理機械のための高価な機械のダウンタイムに対して経済的な連続的な保護を提供する。プラスチック加工装置のフィード喉に直接取り付けられ、トランプ金属は強力な磁石によって機械に流れ込むのを止めます。引き出しの磁石は特定の適用の必要性に合うために異なった様式で利用できる。

パート No. 磁棒の数次元 (mm)

パート No.	磁気棒の数	寸法 (mm)
パート No.	磁気棒の数	ある	BxC	D	E	F
引き出し-100	3	265	100x100	165	65	22
引き出し-150	5	270	150x150	216	70	45
引き出し-200	7	275	200x200	267	75	79
引き出し-250	9	280	250x250	317.5	80	100
